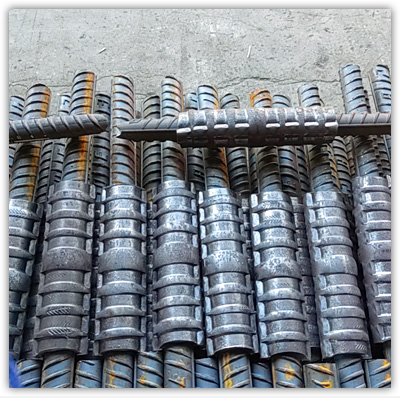

帶肋鋼筋擠壓連接套筒外徑變形過大、裂紋原因及防治
1．現象
鋼筋套筒壓痕深度不夠或超深并產生裂紋。
2．原因分析
(1)未根據不同型號的擠壓設備，選擇合適的壓接參數，使壓接力過大或過小。在壓接力過大時，使套筒過度變形而導致接頭強度降低(拉伸時在套筒壓痕處破壞)；壓接力過小，則接頭強度或殘余變形量不能滿足要求。
(2)鋼筋套筒材料不符合要求。
(3)有下列情況之一時，未對擠壓機的擠壓力進行標定：
1)新擠壓設備使用前；
2)舊擠壓設備大修后；
3)油壓表受損或強烈振動后；
4)擠壓的接頭數超過500個；
5)擠壓設備使用超過一年；
6)套筒壓痕異常且查不出其他原因。
(4)壓模不合格。
3．預防措施
(1)根據不同型號的擠壓設備，選擇合適的壓接參數，采用YJ32型擠壓機的技術參數見表17-12。
采用YJ32型擠壓機的技術參數表17-12
鋼筋直徑 | 鋼套筒型號 | 鋼套筒尺寸 | 壓模型號 | 擠壓力(kN) | 每端壓接道數 | 壓痕深度允許尺寸 | ||
外徑 | 內徑 | 長度 | ||||||
32 28 25 | G32 G28 G25 | 55.5 50.5 45.0 | 36.5 34.0 30.0 | 240 210 200 | M32 M28 M25 | 588 588 588 | 6 5 4 | 46.0～49.5 40.5～44.0 36.0～40.5 |
(2)對Ⅱ、Ⅲ級帶肋鋼筋擠壓接頭采用軸間擠壓工藝，鋼套筒的材質、力學性能必須符合下列檢驗標淮。
1)外觀：表面光滑，無裂縫、折疊、銹跡等缺陷，表面經防銹處理。
2)力學性能：見表17-13。
套簡材料的力學性能表17-13
項目 | 力學性能指標 | 項目 | 力學性能指標 |
屈服強度(N/mm2) 抗拉強度(N/mm2) 延伸率σ5(％) | 225～350 375～500 ≥20 | 硬度(HRB) 或(HB) | 60～80 102～133 |
質量檢查：抽樣10％，有1根不符合上述要求，加倍抽查，仍不合格者，逐個檢查，不合格者不得使用。
(3)出現原因(3)個情況時，對擠壓機的擠壓力重新標定。
(4)更換新的壓模。
4．治理方法
鋼筋套筒接頭壓痕深度不夠時應補壓，經過兩次仍達不到要求的壓模，不得再繼續使用，超壓者應切除重新擠壓。
