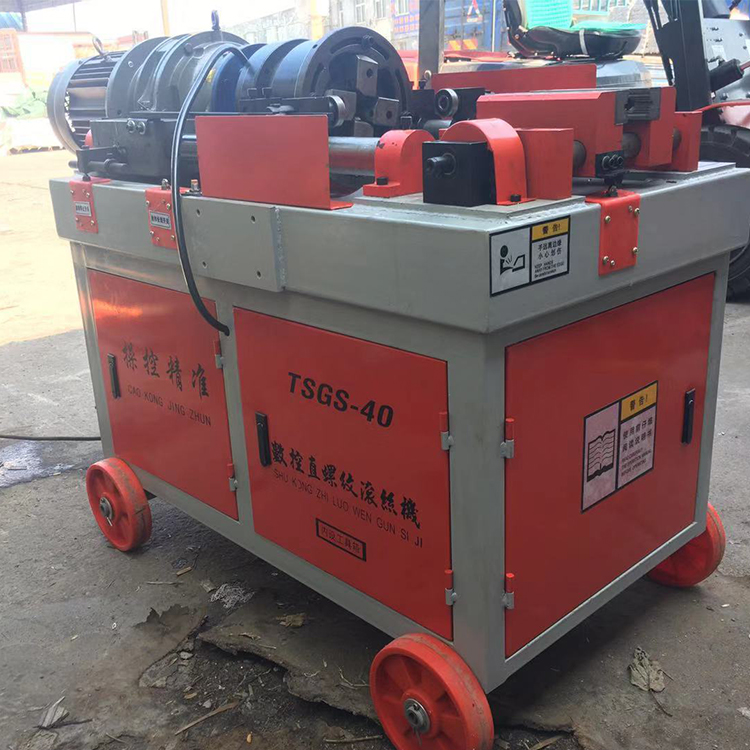

TSGS-40型全自動直螺紋滾絲機

設備安全操作注意事項：

鋼筋剝肋滾絲機在使用過程中應注意以下安全事項：

1、施工人員必須進行技術培訓，經考核合格后方可持證上崗操作。

2、設備電源必須有漏電保護裝置；本機必須有可靠的接地操作，防止漏電傷人；設備停用后應切斷設備電源。

3、滾絲頭滾到前限位后不停機時應立即切斷電源，不要用手去阻止?jié)L絲頭轉動。

4、滾絲頭在運轉過程中手不得觸摸任何轉動部件，如：滾絲頭、脹刀觸頭等。

5、設備維修必須有專門人員進行，不得私自進行維修，改裝。

6、設備在接通電源后不得用手觸摸任何帶電電器件，以防觸電。不得讓水等具有導電能力的物質進行電器箱。

7、設備在移動及裝卸時應平穩，以免傾翻傷人。

一、用途

TSGS-40型鋼筋直螺紋全自動滾絲機，主要用于建筑工程帶肋鋼筋加工滾軋直螺紋絲頭，是實現鋼筋直螺紋連接的關鍵設備?？杉庸ぶ睆綖?6-40mm的HRB335和HR400級帶肋鋼筋。

二、特點

TSGS-40型鋼筋直螺紋全自動滾絲機，采用氣缸加緊、氣缸進給，完成剝肋、滾軋螺紋。加工牙型飽滿，尺寸精度高?？杉庸ふ勐菁y，也可加工反扣螺紋。

本機操作簡單、結構緊湊、工作可靠，具有獨特的進給、夾緊刀具自動開合機構。

三、結構

TSGS-40型鋼筋直螺紋全自動滾絲機由機體、夾緊鉗、滑桿、滑板、擺線針輪減速機、剝肋滾軋頭、進給機構、自動開合機構、行程限位機構、自動回車機構、冷卻機構、電器控制箱、控制系統等部分組成。具體結構見后附裝配示意圖，部件裝配圖、電氣源理圖及接線圖。

四、主要技術參數

1、加工作范圍：Ф14-Ф40mm

2、主電機功率：5.5KW

3、配用電源：三相380V 50HZ

4、主軸轉速：62-80r/min

5、*大加工長度：100mm

6、重量：450kg

五、使用方法

（一）加工前準備

1、連接電源線，電源為三相380V,50Hz。通電前，機殼務必連接好接地線。

2、冷卻液箱中加足水溶性乳化油（嚴禁加油性冷卻液）。

乳化油與水的比例1:20容積約12-15升。

3、檢查訓運動部件是否靈活，檢查減速機潤滑油是否充足。
