混凝土結構之鋼筋套筒機械連接

鋼筋機械連接是通過鋼筋與連接件的機械咬合作用或鋼筋端面的承壓作用,將一根鋼筋中的力傳遞至另一根鋼筋的連接方法。鋼筋機械連接接頭質量可靠,現場操作簡單,施工速度快,無明火作業,不受氣候影響,適應性強,而且可用于可焊性較差的鋼筋等級。

根據抗拉強度以及高應力和大變形條件下反復拉壓性能的差異,接頭應分為下列三個等級：

I級:接頭抗拉強度不小于被連接鋼筋實際抗拉強度或1.10倍鋼筋抗拉強度標準值,并具有高延性及反復拉壓性能。

Ⅱ級:接頭抗拉強度不小于被連接鋼筋抗拉強度標準值,并具有高延性及反復拉壓性能

Ⅲ級:接頭抗拉強度不小于被連接鋼筋屈服強度標準值的1.35倍,并具有一定的延性及反復拉壓性能。

I級或Ⅱ級接頭用于混凝土結構中要求充分發揮鋼筋強度或?qū)宇^延性要求較高的部位；而對于混凝土結構中鋼筋應力較高但對接頭延性要求不高的部位,可采用Ⅲ級接頭。

接頭的位置宜設在結構構件受拉鋼筋應力較小部位,避開有抗震設防要求的框架的梁端柱端箍筋加密區。當無法避開時,應采用I級接頭或Ⅱ級接頭。當需要在高應力部位設置接頭時,在同一連接區段內Ⅲ級接頭的接頭百分率不應大于25%;Ⅱ級接頭的接頭百分率不應大于50%;I級接頭的接頭百分率可不受限制。

在應用鋼筋機械連接時,應有由技術提供單位提交有效的形式檢驗報告。鋼筋連接工程開始前及施工過程中,應對每批進場鋼筋進行接頭工藝檢驗。

常用的機械連接接頭有擠壓套筒接頭、錐螺紋套筒接頭和直螺紋套筒接頭等。

（1）、鋼筋擠壓套筒連接

鋼筋擠壓套筒連接是在常溫下采用特別鋼筋連接機,通過擠壓力使連接用的鋼套筒徑向或軸向發生塑性變形,與帶肋鋼筋緊密互相連接在一起,從而形成連接接頭。

(2)、鋼筋錐螺紋套筒連接

鋼筋螺紋連接是通過鋼筋端頭特制的錐形螺紋和錐螺紋套管,按規定的力矩值將兩根鋼筋互相連接在一起的連接方法。適用于直徑為16~40mm的HRB335級、HRB400級和RRB400級鋼筋的連接。

錐螺紋套筒是工廠在專用機床上加工,鋼筋套絲在鋼筋套絲機上進行,鋼筋錐螺紋絲頭的、牙形、螺距等必須與連接套筒的錐度、牙形、螺距一致。

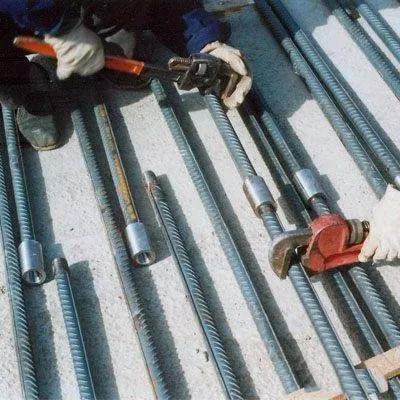

鋼筋錐螺紋連接是在加工鋼筋套絲時按規定的力矩值擰上錐螺紋連接套,施工時再對正軸線將另外一端鋼筋擰入連接套,用力矩扳手按規定的力矩值擰緊,不得超擰。
